一、項目概況

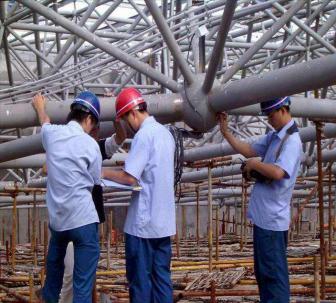

東莞市廣告牌鑒定項目位于東莞市東城區，委托方要求我院對該廣告牌進行結構安全檢測。我院與委托方協商制度了詳細的廣告牌安全檢測鑒定方案，并派出了專業技術人員檢查勘查隊伍對該廣告牌進行現場勘查、收集資料等。

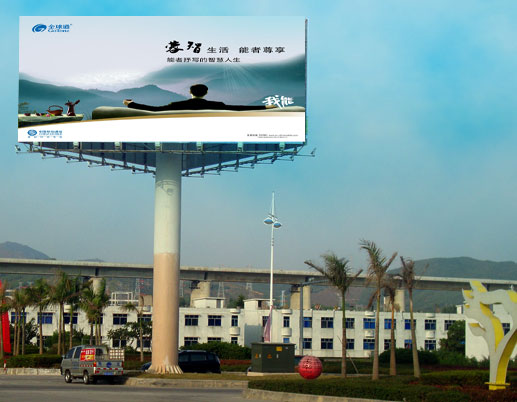

單柱橫梁式鋼結構T型廣告牌，設計主體為落地式單柱橫梁鋼結構，底部以法蘭盤與混凝土承臺交接、緊固螺栓采用豎向鋼管立柱直、橫梁、受力由縱梁與橫梁組成主支撐，采用H型鋼為輔支撐、角鋼桁架連接廣告牌鍍鋅板?以套索綁繩連接纖維膜面布形成整體。為確保該廣告牌目前的使用狀況滿足各項規范指標要求，擬依據《城市戶外廣告設施技術規范》及《戶外廣告設施檢測規范》等現行檢測評定及相關標準進行質量檢測評定。
二、檢測鑒定目的
對廣告牌目前的結構質量狀況,各項安全性能指標進行檢測，并提出對基礎與支座、金屬結構、面板構造、輸電線路的安全距離和有效的維護建議、因委托方無法提供相關設計及施工資料，現結合本工程的實際狀況，提出檢測方案。

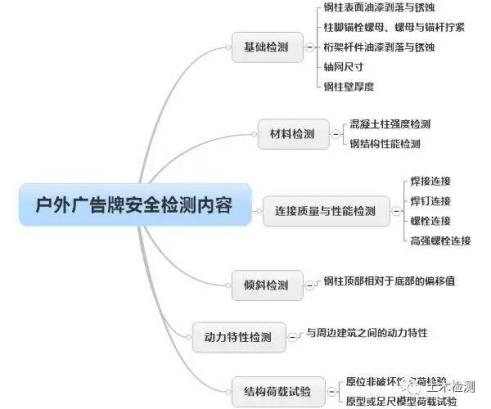

三、檢測鑒定內容
1、平面布局示意圖繪制，注明結構形式、結構布置、及柱、梁、等主要結構構件布置情況，縱梁橫梁間支撐設置、構件長細比等。
2、檢測建筑物外觀，對外觀有損失和缺陷的結構構件作詳細的記錄；并對部分構件裂縫、損壞現狀及外觀進行拍照、攝像記錄。
3、檢查焊縫內部質量、焊縫表面質量，鋼直梯及檢修平臺、防腐涂料涂刷、防腐涂層外觀質量、面板的固定、與輸電線路的安全距離。
4、開挖檢測基礎實體尺寸及混凝土質量，連接支座、使用材料、連接螺栓及工藝。
5、對該立柱等豎向構件垂直度進行監測。
6、根據結構布置、荷載分布、功能使用及構件損壞、變形等因素，依照依據《城市戶外廣告設施技術規范》及《戶外廣告設施檢測規范》等規范標準，進行質量檢測評定。對不滿足安全性要求的結構構件，遵循客觀、科學、公正的原則編寫鑒定報告書，提出鑒定結論及處理的初步措施及方法。
四、檢測儀器設備
1、焊縫檢驗尺（編號：TK-WS-032)
2、涂層測厚儀（編號：TK-WS-021)
3、手持式激光測距儀（PD3O型）
4、游標卡尺（0.02mm)
5、鋼卷尺（5m)
6、電子經緯儀（ET-02 型）
7、水平尺
8、鐵錘
9、數碼照相機
10、混凝土回彈儀
五.檢測鑒定依據
1、CJJ 149城市戶外廣告設施技術規范
2、DB37/T 487戶外廣告設施檢測規范
3、GB／T 1229鋼結構用高強度大六角螺母
4、GB／T 3632鋼結構用扭剪型高強度螺栓連接副
5、GB 50007建筑地基基礎設計規范
6、GB 50009建筑結構荷載規范
7、GB 50010混凝土結構設計規范
8、GB 5001l 建筑抗震設計規范
9、GB 50017鋼結構設計規范
10、GB 50018冷彎薄壁型鋼結構技術規范
11、GB 50057建筑物防雷設計規范
12、GB 50204混凝土結構工程施工質量驗收規范
13、GB 50205鋼結構工程施工質量驗收規范
14、原設計、施工資料及相關其它國家及地方規范、規定要求。
